點擊數：2523MF系列定量直軸柱塞馬達

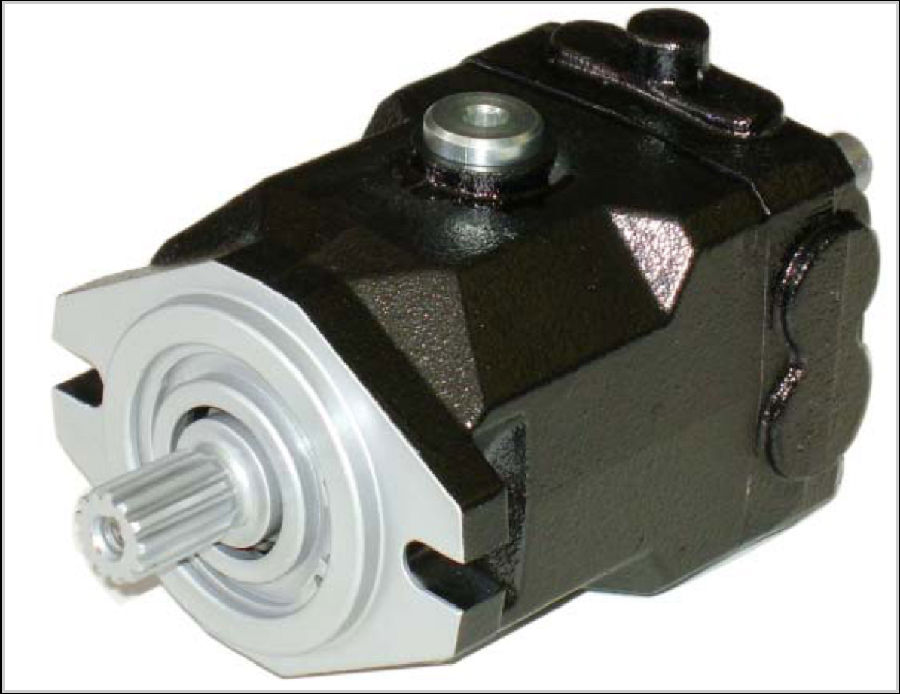

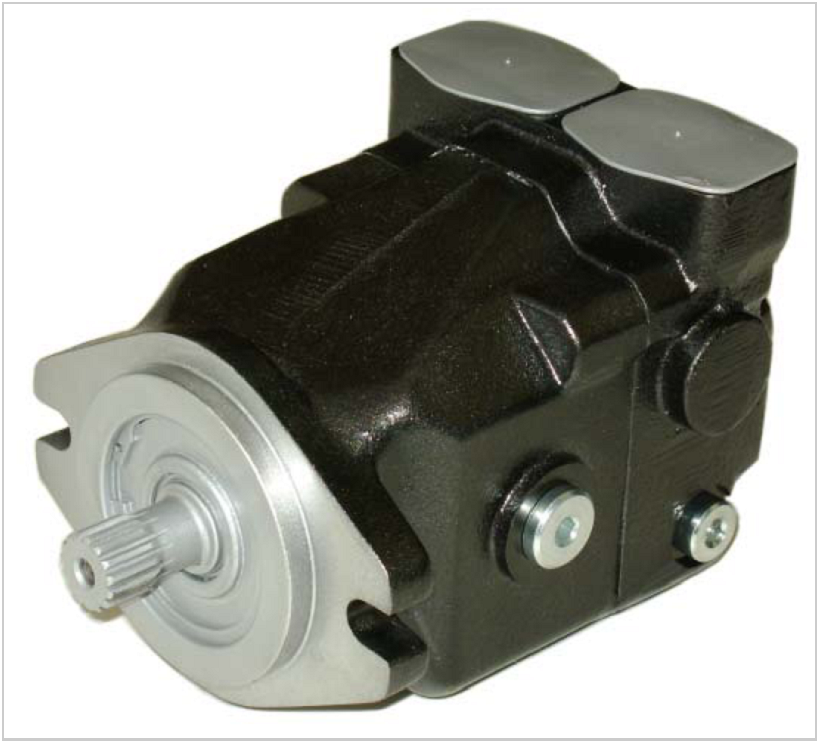

MF系列定量直軸柱塞馬達
MF定排量直軸柱塞馬達內置了一個斜盤系統，可用于開式回路或閉式回路。其特性如下：
● 特別高功率/重量比 ● 優秀的容積和機械效率 ● 壽命長 ● 緊湊型設計 ● 交流閥安裝可選。 ● 所有尺寸不變
|
|
系列 | MF 21-28 | MF 46-50-64 | |
馬達排量 | CC/rev | 21-28 | 46-50-64 |
最大連續轉速 | Min-1 | 3600 | 3600 |
最大間歇轉速 | Min-1 | 4000 | 3800 |
最小轉速 | Min-1 |
| 100 |
公稱壓力 | Bar | 250 | 300 |
峰值壓力 | Bar | 350 | 400 |
最大殼體壓力 | Bar | 1.5 | 1.5 |
最大流體溫度 | °C | 80 | 80 |
ISO過濾等級 |
| ISO 18/16/13 NAS 8 | ISO 18/16/13 NAS 8 |
推薦流體粘度 | mm2/s | 15-35 | 15-30 |
重量 | Kg | 7.5-7.8 | 13 |
慣性 | N .m . s2 | 15X10-4 - 19X10-4 | 60X10-4 - 59X10-4 |
訂貨編號：
| MF | 21 | 1 | B | 5 | T | ? | ? |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
1：MF 定量直軸馬達
2：排量 21、28、46、50、64；如需要其他排 量，請聯系上海迪非。
3：端口位置 1：A-B口在后面；2：A-B口在側邊； 3：A-B口側邊相對
4：旋轉方向 B：雙向旋轉（標準）
5：輸出軸 ,請見表格。
6：端口螺紋，請見表格。
7：可選項 P：后部排泄；V：沖洗閥
8：特殊版本
輸出軸 | |||
MF 21-28 | MF 46-50-64 | ||
1 | 圓軸平鍵?22.22 | 1 | 圓軸平鍵?30 |
2 | 圓軸平鍵?25.40 | 3 | 花鍵Z15-16/32-DP 標準 |
3 | 花鍵Z13-16/32-DP | 5 | 花鍵Z13-16/32-DP |
| ||||||||||||||||||||
更多資料請聯系上海迪非機電科技有限公司，或下載樣本。
